METREL

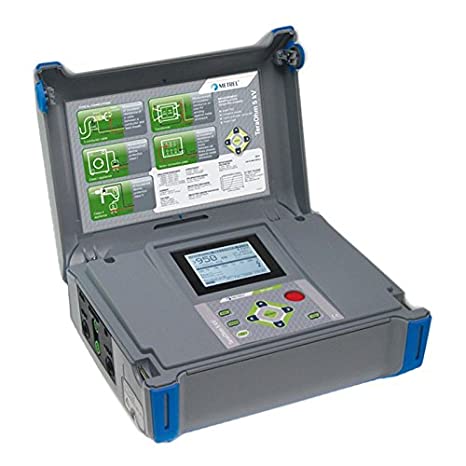

MI 3201 TeraOhm 5kV Plus

Funciones de medición

• Comprobación de la resistencia de aislamiento de maquinaria rotativa, transformadores, generadores de alta tensión y supresores de picos.
• Comprobación periódica y mantenimiento de líneas de producción.
• Resolución de problemas y análisis de todo tipo de problemas de aislamiento.
• Comprobación diagnóstica.

Características clave

• Escala de medición hasta 10 TΩ.
• Amplia escala de tensiones de prueba DC: desde 250 V hasta 5.000 V en pasos de 25 V.
• Tensión de rigidez dieléctrica: comprobación del aislamiento con tensión de rampa programable desde 250 V hasta 5 kV y corriente de umbral programable.
• Tensión escalonada: medición de la resistencia de aislamiento con cinco tensiones de prueba discretas proporcionalmente seleccionadas y temporizador programable para cada paso.
• Comprobación automatizada: cálculos de PI, DD y DAR con escalas de resistencia automatizadas. Se muestran todos los datos durante una única medición.
• Terminal de prueba de guarda: para la eliminación de las posibles corrientes de fuga superficiales.
• Localización de fallos: las funciones de prueba de tensión escalonada y tensión de rigidez dieléctrica totalmente programables sirven de ayuda para el diagnóstico de fallos en el aislamiento.
• Gráfica R(t): función de trazado de una gráfica de resistencia frente a tiempo en tiempo real para ilustrar gráficamente la respuesta de un material a una tensión de prueba aplicada.
• Temporizador integrado: temporizador programable desde 10+0 min.
• Descarga automática del objeto comprobado una vez finalizada la prueba.
• Comprobación rápida: fuente de corriente de 5 mA para una carga rápida de la carga capacitiva.
• Preciso: los filtros de rechazo de ruido seleccionables y los cables de prueba apantallados incluidos en el equipo estándar garantizan la precisión de las mediciones.
• Seguro: protección contra alta tensión CAT IV / 600 V.

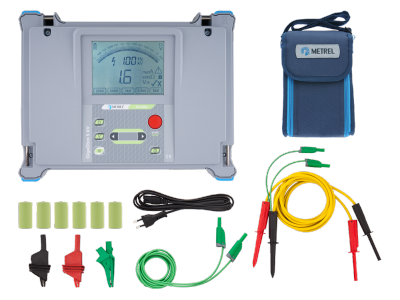

• Cargador integrado y pilas recargables: el instrumento cuenta con un cargador integrado y se suministra equipado con un juego de pilas recargables de NiMH.
• Portátil: diseño ligero de sólo 3 kg de peso con asa y correa para el hombro.

Datos técnicos

Tamaño: 310 x 130 x 250 mm Peso (sin accesorios): 3 kg
