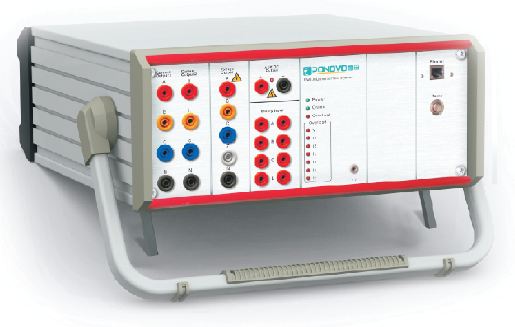

PONOVO<br>PW336i

PONOVO
PW336i

Ensayador Relés Trifásicos, 6I, 4V. 6x15A, 4x150V



Ensayo de Protecciones en Secundario

6 *15 A , 4 * 150 V

Salida Auxiliar DC (0-300V), entradas de CC de medida

8 Entradas digitales y 8 Salidas digitales

Disparo ajustable 0-250V para entradas digitales

Incluye Función de monitorización analógica y Función de registro

Puede ser actualizado para soportar el test de relés IEC61850

Es la unidad más económica de tensión tetrafásica y corriente hexafásica que ofrece PONOVO . El PW336i se utiliza mediante el software Power Test.



Caracteristicas

  • 6 *15 A , 4 * 150 V
  • Salida Auxiliar DC (0-300V), entradas de CC de medición
  • 8 entradas binarias, 8 salidas binarias
  • Entradas binarias con umbral ajustable (0-400V)
  • Incorporado funcion de monitoreo y función de grabación
  • Puede ser actualizado para soportar la prueba de reles IEC61850
  • Puede ser actualizado con el Software para calibración del PW336i, el cual permite que el mismo usuario calibre el equipo cuando este lo desee.

Especificaciones Tecnicas

Generadores de corriente
Rango 6 x 15A/150VA
Exactitud Error< 0.05 % lectura. + 0.02 % rango. Típico.

Entre 0~15A
Generadores de tensión
Rango 4 x 150V/45VA
Exactitud Error<0.04 % lectura. + 0.01 % rango. Típico.

Entre 0~300 V
Frecuencia
Señal Sinusoidal 1-1000Hz
Rango de señales transitorias CC  a 10kHz
Exactitud/Desviación ±0.5 ppm/±1ppm
Angulo de fase
Rango 0-359.9 °
Exactitud Error<0.05 °  Típico.

Error<0.1 ° Garantizado.

Entre 50Hz-60Hz
Fuente Auxiliar CC 0-300V/120W
Entradas Binarias Grupo 1
Numero 8
Tipo 0-400Vdc umbral o sin potencial
Salidas Binarias, relés
Tipo Contactos de relés sin potencial, controlados por software
Numero 4
Grabación & Monitoreo
Monitoreo Salidas de corrientes, Salidas de tensión
Grabación Salidas análogas, estados de entradas y salidas binarias
IEC61850 GOOSE Está incluido en el hardware. Activación tiene un cargo adicional
Dimensión 360*157*367mm
Peso 20kg
