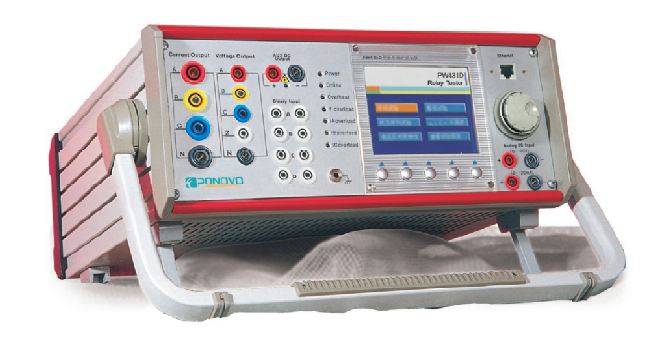

PONOVO<br>PW431D

PONOVO
PW431D

Ensayador Relés Trifásicos, 6I, 4V. 6x15A, 4x150V

Ensayo de Protecciones en Secundario
6 *15 A , 4 * 150 V
Salida Auxiliar DC (0-300V), entradas de CC de medida
8 Entradas digitales y 8 Salidas digitales
Disparo ajustable 0-250V para entradas digitales
Incluye Función de monitorización analógica y Función de registro
Puede ser actualizado para soportar el test de relés IEC61850
Se puede controlar con la pantalla del equipo o también desde un portátil externo
Posee una pantalla LCD a color de 4.7” con la ventaja de poder operar en modo local.

Caracteristicas

  • 6 *15 A , 4 * 150 V
  • Salida Auxiliar DC (0-300V), entradas de CC de medición
  • 8 entradas binarias, 8 salidas binarias
  • Entradas binarias con umbral ajustable (0-400V)
  • Incorporado funcion de monitoreo y función de grabación
  • Puede ser actualizado para soportar la prueba de reles IEC61850
  • Se puede contrlar con la pantalla del equipo o tambien desde un portatil externo.

Especificaciones Tecnicas

Generadores de corriente
Rango 6 x 15A/150VA
Exactitud Error< 0.05 % lectura. + 0.02 % rango. Típico.

Entre 0~15A
Generadores de tensión
Rango 4 x 150V/45VA
Exactitud Error<0.04 % lectura. + 0.01 % rango. Típico.

Entre 0~150 V
Frecuencia
Señal Sinusoidal 1-1000Hz
Rango de señales transitorias CC  a 10kHz
Exactitud/Desviación ±0.5 ppm/±1ppm
Angulo de fase
Rango 0-359.9 °
Exactitud Error<0.05 °  Típico.

Error<0.1 ° Garantizado.

Entre 50Hz-60Hz
Fuente Auxiliar CC 0-300V/150W
Entradas Binarias Grupo 1
Numero 8
Tipo 0-400Vdc umbral o sin potencial
Salidas Binarias, relés
Tipo Contactos de relés sin potencial, controlados por software
Numero 4
Entrada de medición de tensión CC y corriente CC
Rango de medición de tensión 0-±10±V
Rango de medición de corriente 0-±20±mA
Grabación & Monitoreo
Monitoreo Salidas de corrientes, Salidas de tensión
Grabación Salidas análogas, estados de entradas y salidas binarias
IEC61850 GOOSE Está incluido en el hardware. Activación tiene un cargo adicional
Pantalla local Pantalla LCD a color de 4.7”
Dimensión 360*157*367mm
Peso 20kg
