Analizador Universal de Reconectadores (Reclosers)

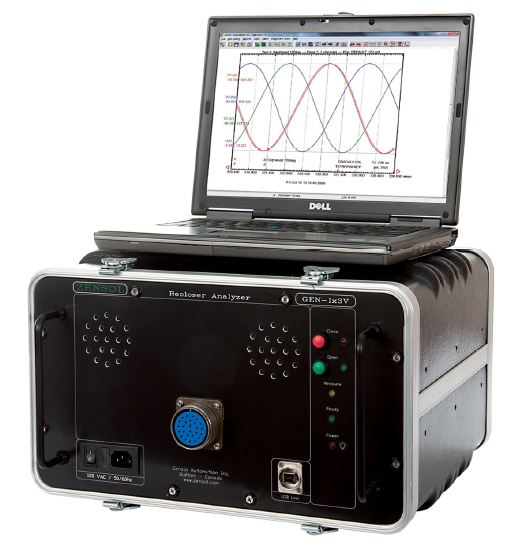

El GEN-I3V es un analizador universal de reconectadores (reclosers) diseñado para probar todo tipo de controles de reconectadores.
Gracias a sus tres fuentes programables por software y una fuente de corriente, los analizadores GEN-I3V ofrecen una solución “plug and play” a los diferentes controles de reconectadores disponibles en el mercado con una sencilla interfaz de conexión.
Conexiones de interfaz disponibles: Cooper (F3, F4, F5 y F6), ABB (PCD), Westinghouse (tipo MTR), Nulec (ADVC2), y W&B.
El Gen es manejado por GEnWin-I3V, un entorno de software altamente integrado y especializado que incluye todas las herramientas necesarias para probar en el campo o en el laboratorio, para el procesamiento, el cálculo, análisis, interpretación de los resultados de la prueba y con la ayuda en línea requerida por los profesionales de mantenimiento de los controles de los reconectadores.
Hardware
Conexiones sencillas y directas para todo tipo de controles de reconectadores.
Amplitud programable independiente para cada una de las 3 fuentes de voltaje, individualmente.
Frencuencia programable independiente para cada una de las 3 fuentes de voltaje, individualmente.
Fase programable independiente para cada una de las 3 fuentes de voltaje, individualmente.
Amplitud, Frecuencia y Fase programable independiente de la fuente de corriente.
Control preciso, estable e independiente de la amplitud, en intervalos de tiempo tan pequeños como 80 uSeg de cada unas de las 3 fuentes de voltaje y de una fuente de corriente.
Elección de las formas de onda senoidal o triangular de la fuente. 6 controles de salida de relé independentes.
Enlace de comunicación USB a una PC
Insensible al ruido y a los transitorios de alta tensión
Software GenWin-I3V:

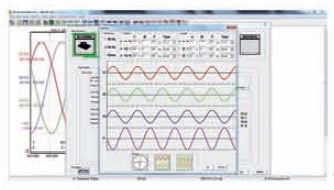

Control total programable de la inyección de corriente y de las formas de onda de voltaje
Simula varias fallas de líneas de potencia
Detección del disparo mínimo
Medición del intervalo de recierre
Tiempo de Reseteo (retraso de rearme)
Posicionamiento automático de los puntos en los gráficos TCC

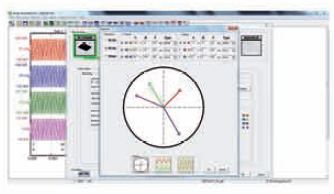

Visualización angular de la forma de onda del voltaje y de la corriente generada con indicaciones de la frecuencia, fase y de la amplitud
Reportes de pruebas automatizados
Accesorios y opciones
